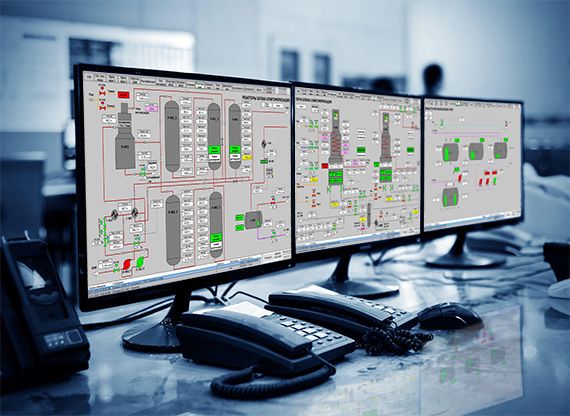

Endüstriyel tesislerde SCADA (Supervisory Control and Data Acquisition) sistemleri, proseslerin merkezi olarak izlenmesi, kontrol edilmesi ve analiz edilmesini sağlayan en önemli otomasyon bileşenlerinden biridir. İyi tasarlanmış bir SCADA sistemi yalnızca proses verilerini göstermekle kalmaz; aynı zamanda operatörlerin hızlı ve doğru karar almasına yardımcı olarak üretim sürekliliği, güvenlik ve verimlilik üzerinde doğrudan etkili olur.

Standartlara uygun hazırlanmayan SCADA ekranları ise bilgi karmaşasına, operatör hatalarına, alarm yönetiminde zorluklara ve bakım süreçlerinin uzamasına neden olabilir.

SANKOTEK Otomasyon yaklaşımında SCADA sistemleri; kullanılabilirlik, tutarlılık, okunabilirlik ve sürdürülebilirlik prensipleri doğrultusunda tasarlanır.

1. Ekran Tasarım Standartları

SCADA ekranları, operatörün ihtiyaç duyduğu bilgilere hızlı ve kolay şekilde ulaşabileceği bir yapıda oluşturulur.

Bu kapsamda;

• Ana proses ekranları sade ve anlaşılır şekilde tasarlanır.
• Benzer ekipmanlar tüm ekranlarda aynı görünüm ve semboller ile gösterilir.
• Gereksiz grafik ve animasyonlardan kaçınılır.
• Kritik proses bilgileri ön planda tutulur.

Her ekran, operatörün minimum işlemle maksimum bilgiye ulaşmasını sağlayacak şekilde planlanır.

2. Renk Kullanım Standartları

SCADA tasarımında renkler yalnızca görsel amaçla değil, bilgi aktarımı amacıyla kullanılır.

Standart uygulamalar kapsamında;

• Normal çalışma durumları nötr renklerle gösterilir.
• Çalışan ekipmanlar belirlenen standart renklerle ifade edilir.
• Alarm ve arıza durumları dikkat çekici renklerle belirtilir.
• Aynı anlamı taşıyan tüm objelerde aynı renk standardı korunur.
• Arka plan renkleri operatörün uzun süreli kullanımında göz yorgunluğunu azaltacak şekilde seçilir.

Tutarlı renk kullanımı, operatörün sistemi daha hızlı yorumlamasına katkı sağlar.

3. Alarm Yönetimi

Alarm sistemi yalnızca hata göstermek için değil, operatörü doğru aksiyona yönlendirmek amacıyla tasarlanır.

SCADA alarm yapısında;

• Alarm öncelikleri sınıflandırılır.
• Alarm açıklamaları anlaşılır şekilde hazırlanır.
• Alarm oluşma zamanı kayıt altına alınır.
• Alarm onaylama (Acknowledgement) mekanizması kullanılır.
• Alarm geçmişi raporlanabilir şekilde saklanır.
• Gereksiz alarm oluşumunu engelleyecek filtreleme yöntemleri uygulanır.

Bu yaklaşım sayesinde alarm yoğunluğu azaltılır ve kritik olayların gözden kaçması önlenir.

4. Trend ve Veri İzleme

SCADA sistemleri yalnızca anlık izleme değil, geçmiş verilerin analiz edilmesini de desteklemelidir.

Bu doğrultuda;

• Kritik proses değişkenleri trend olarak kaydedilir.
• Operatörler farklı zaman aralıklarında geçmiş verileri inceleyebilir.
• Alarm ve proses verileri birlikte analiz edilebilir.
• Performans değerlendirmeleri için raporlanabilir veri yapısı oluşturulur.

Trend analizleri, arızaların erken tespit edilmesine ve proses optimizasyonuna katkı sağlar.

5. Kullanıcı Yetkilendirme

SCADA sistemlerinde farklı kullanıcı seviyeleri tanımlanarak yetkisiz müdahalelerin önüne geçilir.

Standart kullanıcı rolleri;

• Operatör
• Bakım Personeli
• Proses Mühendisi
• Yönetici (Administrator)

Her kullanıcı yalnızca görev alanına uygun işlemleri gerçekleştirebilir.

6. Grafik Objeleri ve Sembol Standartları

SCADA projelerinde kullanılan tüm grafik objeleri belirli standartlara göre oluşturulur.

• Aynı tip ekipmanlar aynı semboller ile gösterilir.
• Vanalar, pompalar, motorlar ve sensörler standart ikonlarla temsil edilir.
• Animasyonlar yalnızca gerekli durumlarda kullanılır.
• Tüm objelerde isimlendirme standartları korunur.

Bu yaklaşım, büyük projelerde ekranlar arasında görsel bütünlük sağlar.

7. Performans ve Sistem Optimizasyonu

SCADA uygulamalarında yüksek performans ve kararlı çalışma hedeflenir.

Bu kapsamda;

• Gereksiz animasyonlardan kaçınılır.
• Haberleşme yükü optimize edilir.
• Veri güncelleme süreleri proses ihtiyacına göre belirlenir.

Optimizasyon çalışmaları sayesinde operatör deneyimi iyileştirilirken sistem kaynakları verimli şekilde kullanılır.

8. Test ve Devreye Alma Süreci

SCADA sistemi devreye alınmadan önce kapsamlı testlerden geçirilir.

Uygulanan testler;

• Ekran fonksiyon testleri
• Alarm testleri
• Haberleşme testleri
• Trend doğrulama testleri
• Yetkilendirme kontrolleri
• PLC-SCADA veri doğrulama testleri

Tüm test sonuçları kayıt altına alınarak devreye alma sürecinin izlenebilirliği sağlanır.

Sonuç

SCADA tasarım standartları, yalnızca estetik bir ekran oluşturmayı değil; operatör güvenliğini artırmayı, proseslerin etkin şekilde yönetilmesini sağlamayı ve sistem bakımını kolaylaştırmayı hedefleyen bütüncül bir mühendislik yaklaşımıdır.

SANKOTEK Otomasyon olarak uyguladığımız SCADA tasarım standartları sayesinde; kullanıcı dostu, sürdürülebilir ve yüksek performanslı otomasyon çözümleri geliştiriyor, endüstriyel tesislerin dijital dönüşüm süreçlerine güvenilir katkılar sunuyoruz.
